3.7. Farklı Tip Buhar Kapanlarının Uygulamaları

Bir kondenstopun en önemli görevi, buhar dağıtım hatlarında, buhar izleyicilerde ve buhar kullanan ekipmanlarda oluşan yoğuşmayı hızlı bir şekilde tahliye etmektir. Bir kondenstop ayrıca buhar sızıntılarını önleyerek ve hava gibi yoğuşmayan gazları tahliye ederek enerji tasarrufu yapabilmelidir.

Kondenstoplar, yapım ve çalışma prensiplerine göre farklı kategorilere ayrılır ve birkaç farklı kondenstop modeli vardır. Seçeneklerinizi daraltmak ve amaçlarınıza en uygun buhar kapanını bulmak için aşağıdaki bağlantılara bakın.

1. Uygulama Seçimi Nasıl Etkiler?

2. Güvenlik Faktörü ve Yaşam Döngüsü Maliyeti

Kondenstopların seçimi ile ilgili ayrıntılı bilgiler yukarıda bağlantısı verilen sayfalarda verilmiştir, bu nedenle bu ayrıntılar bu sayfada atlanacaktır. Bu sayfada, kondenstop seçiminiz konusunda bilgi sahibi olmak için her bir kondenstop çeşidinin uygun olduğu uygulama türleri açıklanmaktadır.

Her kondenstop modelinin kendine has özellikleri vardır ve kondenstopların çalışma süreçlerindeki farklılıklar, belirli bir uygulama için uygun olup olmadıklarıyla doğrudan ilgilidir. Kondenstoplar, çalışma prensiplerine göre üç farklı türe ayrılabilir:

Mekanik Buhar Kapanları

Mekanik buhar kapanları (“yoğunluk kapanları” olarak da adlandırılır) Serbest Şamandıra®, kollu şamandıra ve ters kovalı buhar kapanlarını içerir. Mekanik tuzaklar, buhar (veya hava) ve kondens arasındaki yoğunluk farkından yararlanarak çalışır.

Mekanik tuzakların nasıl çalıştığı hakkında daha fazla bilgi için aşağıdaki makaleye bakın:

• Mekanik Tuzaklar Nasıl Çalışır: Mekanizmalarına ve Değerlerine Bir Bakış

Termodinamik Buhar Kapanları

Termodinamik kondenstopun iki çeşidi vardır: termodinamik disk ve piston tipleri. Termodinamik kondenstoplar, yüksek hızlı buhar (bir gaz) ile daha yavaş hareket eden kondens (bir sıvı) arasındaki kinetik enerji farkından yararlanarak çalışır.

Disk tipi buharkapanları hakkında daha fazla bilgi için aşağıdaki makaleye bakın:

• Disk Tuzakları Nasıl Çalışır: Mekanizmalarına ve Değerlerine Bir Bakış

Termostatik Buhar Kapanları

Bunlara bi-metal, dengeli basınç ve genleşme termostatik tuzakları dahildir. Termostatik kondenstoplar, buhar sıcaklığına yakın kondens ile alt soğutulmuş kondens (veya düşük sıcaklıktaki hava) arasındaki sıcaklık farkından yararlanarak çalışır.

Bimetal tip termostatik kondenstopların nasıl çalıştığı hakkında daha fazla bilgi için aşağıdaki makaleye bakın:

• Bimetal Tip Termostatik Kondenstoplar Nasıl Çalışır: Mekanizmalarına ve Değerlerine Bir Bakış

Serbest dolaşım® tipine uygun uygulamalar

Serbest Şamandıralı® buhar kapanları, buhar kullanan ekipmanlardan, buhar dağıtım hatlarından ve yüksek sıcaklık izleme uygulamalarından yoğuşmanın giderilmesi için tipik olarak ilk tercihtir.

Serbest Şamandıralı® bir kondenstop, kondens kapağına girdiğinde kondensi hemen tahliye edebilir, böylece kondens birikmesini önler ve buhar dağıtım hattında su darbesi riskini azaltır. Bu kondenstoplar, buharın ısı transfer yüzey alanının tamamına temas etmesini sağlayarak ekipmanın çalışma verimini arttırır. Ek olarak, Serbest Şamandıralı® tuzaklar yüksek enerji verimlidir, çünkü valf tahliye deliği, buharın kondenstop gövdesinden dışarı sızmasını önleyen sabit bir su sızdırmazlığı ile kaplanmıştır.

Buna karşılık, ters kova tipi tuzaklar tipik olarak sürekli olarak ve her döngüde buharı (veya havayı) boşaltmak için dahili bir ağlama deliği içerir. Ağlama deliği genellikle önemli ölçüde buhar kaybını önleyecek kadar küçüktür, ancak yalnızca sınırlı miktarda havayı uzaklaştırır, bu da sistemin başlatılmasını veya ekipman üzerinde ısı transferini engelleyebilir. Ek olarak, ters çevrilmiş kova tuzağının aralıklı hareketi, su üzerindeki bağımsız kaldırma kuvveti nedeniyle hemen çalışan Serbest Şamandıra’dan® tipik olarak daha yavaş yanıt vermesini sağlar.

Şamandıra topunun deliğinden akış yolundan tamamen çıkması için tasarlanmış Serbest Şamandıralı® buhar kapanlarının aksine, kollu şamandıra tuzakları tipik olarak valf kafasını yuvadan geri çeker. Delikten geçen yanıp sönen yoğuşma suyu, valf kafasını yuvaya doğru çekerek kol şamandıra tuzağının akışını azaltabilir veya aralıklı akışa neden olabilir. Bu nedenlerden dolayı Serbest Şamandıra®, mekanik kondenstopun en gelişmiş tasarımıdır.

Serbest Şamandıralı® ve kollu şamandıralı kondenstoplar, vücutta sürekli olarak hem buhar hem de kondens bulunduran yegane kondenstop çeşitleridir. Buhar her zaman mevcut olduğundan, bu modeller, tahliyenin atmosfere akması ve gövdenin donmadan deforme olmaması koşuluyla donma koşullarında hizmete uygundur. Tersine, ters çevrilmiş kova tuzakları, kovanın dibinde uygun bir su sızdırmazlığı sağlamalıdır ve bu nedenle bu tipler donma hasarına eğilimli olabilir.

Disk Tipine Uygun Uygulamalar

Disk tipi kondenstoplar kompakttır ve geniş bir basınç aralığı için uygundur. Genellikle buhar şebekesi drenajı veya yüksek sıcaklık izleme deşarjı için kullanılırlar. Bununla birlikte, Serbest Şamandıralı® tuzaklar aynı hizmetlerde daha enerji verimli ve dayanıklıdır, bu nedenle tipik olarak disk tuzakları bu uygulamalarda ikinci bir seçenek olarak önerilir.

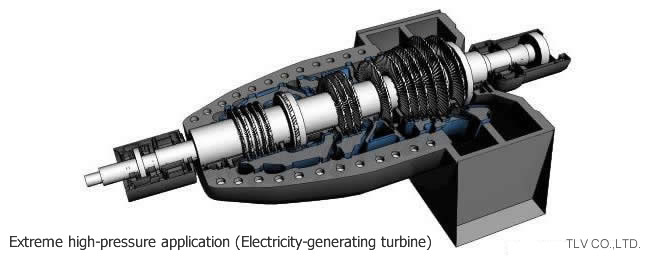

Bununla birlikte, disk kapanlarının ilk tercih olarak önerildiği birkaç uygulama vardır ve bunlardan biri aşırı yüksek basınçlı buhar şebekesi drenaj hizmetidir. Bazı Serbest Şamandıralı® tuzaklar 12 MPaG’ye kadar yüksek basınç seviyelerinde kullanılabilir, ancak TLV 26 MPaG’ye kadar basınç seviyelerinde kullanılabilen disk tipi modeller sunar. Bu nedenle, disk tipi kondenstoplar, süperkritik buhar/kondens servisi gibi şiddetli yüksek basınç koşullarında kullanılır.

Ek olarak, donma riskinin olduğu tesisler bazen disk tipi tuzaklar kullanır. Bu disk tuzakları dikey olarak aşağı konumda kurulur, çünkü bu konumda monte edildiğinde yoğuşma suyu gövdenin içinde birikmez, bu nedenle kapanın donması olası değildir. Bununla birlikte, bu tür bir kurulum, artan döngü nedeniyle disk kapanı ömrünü önemli ölçüde kısaltabilir.

Bir kondenstop donma riski altındaysa, daha ciddi sorunun çoğu zaman hattın kendisinin de donabilmesi olduğunu unutmayın. Donma hasarını azaltmak isteyen tesisler, kapatma sırasında hatların boşaltılmasını sağlamalıdır.

Termostatik tipe uygun uygulamalar

TLV genellikle buhar kullanan ekipmanlardan, buhar dağıtım hatlarından ve yüksek sıcaklık izlemeden yoğuşmayı gidermek için Serbest Şamandıralı® Kondenstopları önerir. Bununla birlikte, ürünün buhar sıcaklığından daha düşük bir sıcaklıkta tutulması gereken izleyici hatlar için, bi-metal, genleşme tipi veya özel olarak doldurulmuş dengeli basınçlı termostatik kondenstoplar yararlıdır, çünkü bu kondenstoplar aşırı soğutma yaparak ve kondensi kondenstoptan önceki hatta yedekleyerek tahliye sıcaklığını düşürebilir.

İzleyici hatlarda, doğru yerleştirilmiş ve monte edilmiş alt soğutmalı termostatik kondenstoplar, mevcut tüm gizli ısıyı ve ayrıca yoğuşma suyundan gelen bir miktar duyulur ısıyı ürüne aktarabilir. Termostatik kondenstoplar bu duyulur ısıyı kullanarak yüksek işletme verimliliği sağlar ve enerji tasarrufuna yardımcı olur.

Dengeli basınçlı termostatik buhar kapanlarının buhar kullanan ekipmanları, buhar şebekelerini veya yüksek sıcaklık izleme hatlarını tahliye etmek için kullanılan bazı modelleri vardır, ancak yukarıda listelenen diğer kondenstop tipleri drenaj hizmetinde daha etkili olduğu için TLV bu uygulamaları ilk tercih olarak önermemektedir.

Termostatik buhar kapanları, buhar sistemlerinde hava menfezleri olarak da yaygın olarak kullanılmaktadır

Orijinal Kaynak: https://www.tlv.com/en-de/steam-info/steam-theory

Uygulamanız için doğru buhar kapanını seçme

Bu makalede gösterildiği gibi, farklı buhar kapanı çeşitlerinin her biri farklı uygulamalar için uygundur. İhtiyaçlarınıza en uygun kondensiyonu seçme hakkında daha fazla bilgi için yukarıda listelenen makalelere bakın veya bir TLV buhar uzmanı ile iletişime geçin:
