Ana hatlar için düşük kondens yükü koşullarında dahi sıkı bir sızdırmazlık sağlayan Serbest Şamandıralı Buhar kapanları.
Free Float® Steam Trap Series Pamphlet (İngilizce)
QuickTrap® Series Pamphlet (İngilizce)
Avantajlar ve Özellikler
Enerji Tasarrufu
Valf açıklığında sürekli olarak su sızdırmazlığı bulunur, bu nedenle valften hiçbir şekilde buhar kaçağı gerçekleşmez. Kızgın buhar hatlarında olduğu gibi küçük kondens yüklerinde Serbest Şamandıralı 3 noktalı yatak, hiçbir buhar kaçağının meydana gelmemesi için şamandırayı valf açıklığına karşı sıkı şekilde tutar.
Başlatma Sırasındaki Sorunlar Giderilir
Otomatik hava atıcı tasarımı, başlatma sırasında hava tahliye valfini açarak sistem içindeki düşük sıcaklıklı havanın deşarj olmasını sağlar. Bu da başlangıçtaki havadan kaynaklanan hava bağlanması sorununu önler.
Uzun Kullanım Ömrü
Küre şeklindeki Serbest Şamandıralı, çalışma sırasında dönerek yüzeyindeki her bir noktanın valf contası olarak hareket etmesini sağlar. Bu ayrıca uzun bir kullanım ömrü anlamına gelir.
Uygulama Alanları
- Buhar ana hatları, buhar kolonları, izleyiciler vb.
Ürün Detayları
Model | Fotoğraf | Bağlantı | Gövde malzemesi | PMO (barg) | TMO (°C) | Rahliye Kapasitesi (kg/sa) | ||
---|---|---|---|---|---|---|---|---|

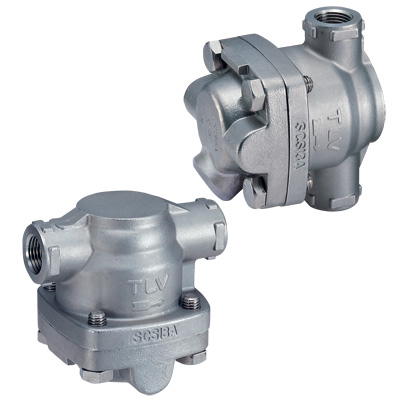

SS1 | ![]() |
Dişli | Paslanmaz Çelik Döküm | 21 | 400 | 205 | Şartnameler (İngilizce) | Kılavuz (İngilizce) |

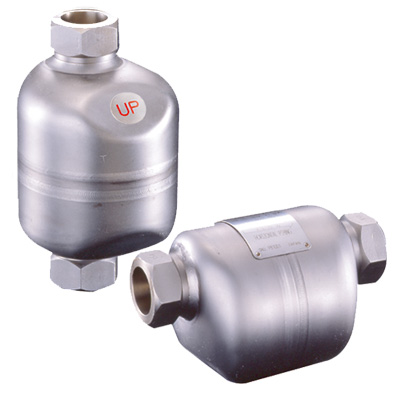

SS3N / SS3V | ![]() |
Dişli | Paslanmaz Çelik | 21 | 400 | 310 | Şartnameler (İngilizce) | Kılavuz (İngilizce) |
Soket Kaynaklı Flanşlı | ||||||||
Flanşlı | ||||||||

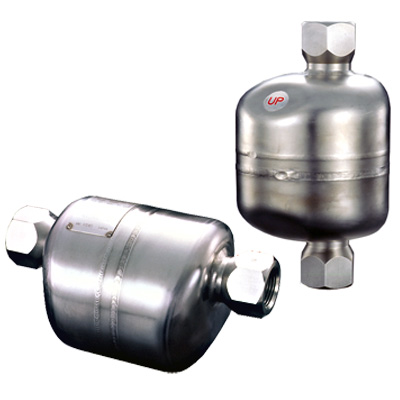

SS5N / SS5V | ![]() |
Flanşlı | Paslanmaz Çelik | 32 | 425 | 800 | Şartnameler (İngilizce) | Kılavuz (İngilizce) |

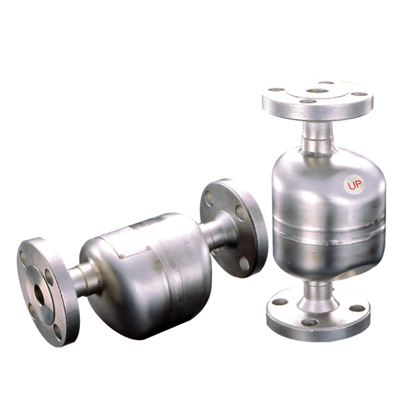

SS5NH / SS5VH | ![]() |
Flanşlı | Paslanmaz Çelik | 46 | 425 | 240 | ||

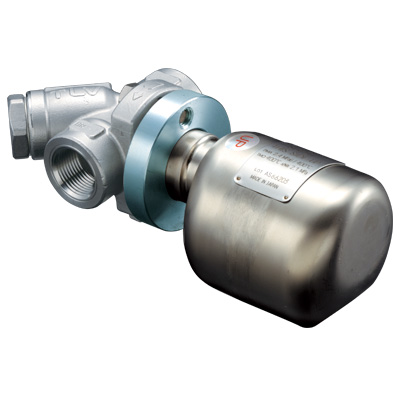

FS3 QuickTrap® | ![]() |
Dişli | Paslanmaz Çelik | 21 | 400 | 215 | Şartnameler (İngilizce) | Kılavuz (İngilizce) |
Soket Kaynaklı Flanşlı | ||||||||
Flanşlı | ||||||||

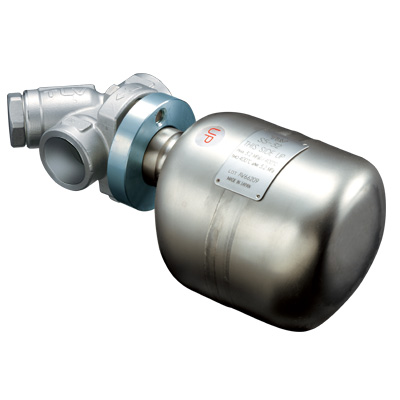

FS5 QuickTrap® | ![]() |
Soket Kaynaklı Flanşlı, Flanşlı |
Paslanmaz Çelik | 32 | 400 | 670 | Şartnameler (İngilizce) | Kılavuz (İngilizce) |
FS5H QuickTrap® | Paslanmaz Çelik | 46 | 425 | 245 | ||||

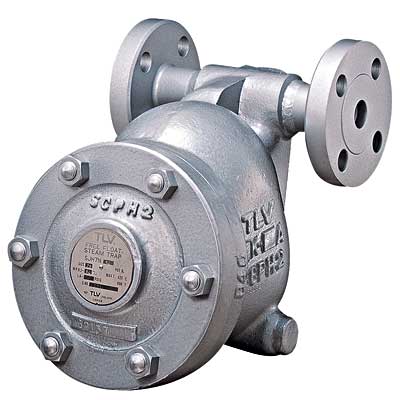

SH6NL | ![]() |
Soket Kaynaklı Flanşlı, Flanşlı | Çelik Döküm | 65 | 425 | 2000 | Şartnameler (İngilizce) | Kılavuz (İngilizce) |
- PMO = Maks. Çalışma Basıncı
- TMO = Maks. Çalışma Sıcaklığı
Bölgenizde bulunan ürün şartnamelerini eksiksiz öğrenmek için daima şartname PDF belgelerini kontrol edin.
